筛选机的产品简介
筛选机也叫做分级筛选机是一种高精度细粉筛选设备，由立式电机作激振源，电机上、下两端安装有偏心块，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。采用全封闭结构，适用于粒、粉、粘液等物料的筛选过滤。具有效率高、换网方便、网孔不堵塞等特点，深受广大筛选用户的欢迎�？筛菘突枨笊杓铺厥庑秃牛讯峦式档胶艿�，筛选精度达到很高。
筛选机的工作原理
筛选机采用振动电机旋转产生激振力，使筛体产生复旋型振动，其运动轨迹为复杂的空间立体曲线，利用调节上、下重锤的空间和位角，可有效地改变物质的运行轨迹，延长或缩短物料在筛面上的停留时间，以达到理想的筛选效果。
分级筛选机的产品特点
1、整机采用全封闭结构，无粉浆溢出，保证筛选的物料干净卫生。
2、可配备专门的筛网清理装置，杂质、粗料自动排出，把堵网率降到较低，过网率和处理精度得以有效提高，可连续作业。
3、占地面积小，移动方便，节省空间。
4、结构简单合理，操作和清洗都较方便，外形美观大方。
5、筛网下装有弹跳球，有效解决了筛网堵孔，提高筛选效率。筛网的张紧度合理，更换容易，仅需3-5分钟。
6、适用范围较广，化工、食品和金属冶金矿业都可以使用。
7、从材质上分可分为不锈钢和碳钢材质，接触物料部位可以采用304不锈钢制作，具有一定的耐腐蚀性，从而延长使用寿命。
筛选机的适用行业及筛选物料
化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重 质碳酸钙、石英砂等。
公害处理：废油、废水、染整废水、助剂、活性碳等

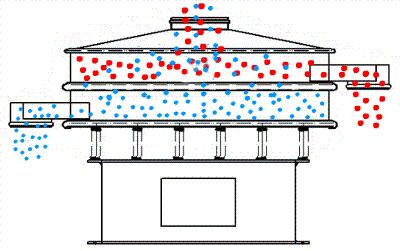

筛选机工作原理图
筛选机的技术参数
|
型号 |
公称直径
(mm) |
筛面直径
(mm) |
有效筛面面积
(㎡) |
较大入料粒度
(mm) |
筛面规格
(目/英寸) |
层数 |
振次
(Rpm) |
功率
(kw) |
|
XZS-400 |
400 |
340 |
0.09 |
<10 |
2-325 |
1-3 |
1460 |
0.18 |
|
XZS-600 |
600 |
530 |
0.22 |
<10 |
1460 |
0.25 |
|
XZS-800 |
800 |
720 |
0.4 |
<20 |
1460 |
0.55 |
|
XZS-1000 |
1000 |
900 |
0.63 |
<20 |
1460 |
0.75 |
|
XZS-1200 |
1200 |
1100 |
0.95 |
<20 |
1460 |
1.1 |
|
XZS-1500 |
1500 |
1400 |
1.5 |
<20 |
1460 |
2.2 |
|
XZS-1800 |
1800 |
1710 |
2.3 |
<30 |
1460 |
3 |
|
XZS-2000 |
2000 |
1910 |
2.86 |
<30 |
1460 |
4 |
注：以上旋振式筛选机型号尺寸为标准机型，如用户有特殊要求可量身定做。

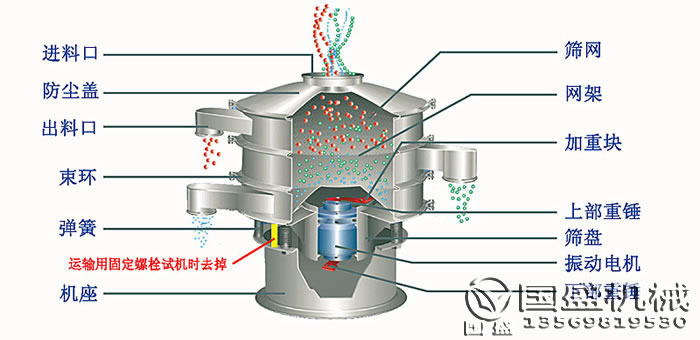

筛选机结构图

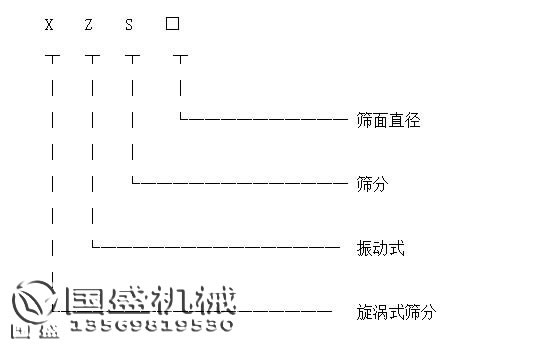

筛选机型号标识

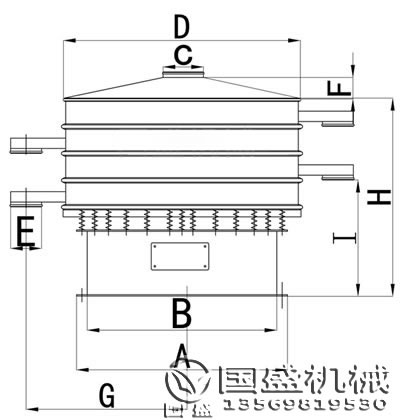

筛选机尺寸对照
型号
(mm) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
GS-400-1S
GS-400-2S
GS-400-3S
|
380
380
380
|
280
280
280
|
150
150
150
|
400
400
400
|
100
100
100
|
70
70
70
|
280
280
280
|
715
825
935
|
350 |
|
GS-600-1S
GS-600-2S
GS-600-3S
|
530
530
530
|
430
430
430
|
200
200
200
|
600
600
600
|
100
100
100
|
85
85
85
|
410
410
410
|
730
875
1020
|
350 |
|
GS-800-1S
GS-800-2S
GS-800-3S
|
680
680
680
|
580
580
580
|
200
200
200
|
800
800
800
|
125
125
125
|
100
100
100
|
540
540
540
|
800
954
1090
|
390 |
|
GS-1000-1S
GS-1000-2S
GS-1000-3S
|
800
800
800
|
700
700
700
|
250
250
250
|
970
970
970
|
150
150
150
|
120
120
120
|
645
645
645
|
870
1015
1160
|
460 |
|
GS-1200-1S
GS-1200-2S
GS-1200-3S
|
970
970
970
|
850
850
850
|
250
250
250
|
1170
1170
1170
|
180
180
180
|
140
140
140
|
740
740
740
|
990
1055
1220
|
510 |
|
GS-1500-1S
GS-1500-2S
GS-1500-3S
|
1180
1180
1180
|
1060
1060
1060
|
250
250
250
|
1470
1470
1470
|
200
200
200
|
140
140
140
|
960
960
960
|
1060
1230
1400
|
560 |
|
GS-1800-1S
GS-1800-2S
GS-1800-3S
|
1480
1480
1480
|
1360
1360
1360
|
350
350
350
|
1770
1770
1770
|
200
200
200
|
140
140
140
|
1140
1140
1140
|
1140
1310
1480
|
640 |
|
GS-2000-1S
GS-2000-2S
GS-2000-3S
|
1750
1750
1750
|
1630
1630
1630
|
400
400
400
|
1970
1970
1970
|
220
220
220
|
140
140
140
|
1310
1310
1310
|
1230
1400
1570
|
680 |
分级筛选机工作原理图
分级筛选机技术参数
|
型号 |
筛面
尺寸
(宽×长) |
层数 |
电机型号
YZS |
电压
(V) |
功率
(KW) |
振次
(r/min) |
振幅
(mm) |
外形尺寸 |
设备重量
(kg) |
|
长(mm) |
宽(mm) |
高(mm) |
|
DZSF0510 |
500×1000 |
1-3 |
3-6 |
380 |
0.25×2 |
960 |
2-4 |
1100-1300 |
740 |
840-1120 |
260-340 |
|
4-6 |
5-4 |
380 |
0.25×2 |
1460 |
1360-1480 |
1180-1240 |
340-380 |
|
DZSF0612 |
600×1200 |
1-3 |
3-6 |
380 |
0.25×2 |
960 |
2-4 |
1300-1500 |
840 |
840-1120 |
280-350 |
|
4-6 |
5-4 |
380 |
0.25×2 |
1460 |
1500-1700 |
1180-1240 |
350-420 |
|
DZSF0816 |
800×1600 |
1-3 |
5-6 |
380 |
0.37×2 |
960 |
2-4 |
1800-1960 |
1040 |
840-1120 |
450-550 |
|
4-6 |
10-4 |
380 |
0.55×2 |
1460 |
2024-2160 |
1180-1240 |
600-700 |
|
DZSF1020 |
1000×2000 |
1-3 |
10-6 |
380 |
0.75×2 |
960 |
2-4 |
2200-2400 |
1100 |
1040-1230 |
880-980 |
|
4-6 |
15-6 |
380 |
1.1×2 |
960 |
2400-2600 |
1260 |
1300-1370 |
1100-1400 |
|
DZSF1224 |
1200×2400 |
1-3 |
15-6 |
380 |
1.1×2 |
960 |
3-5 |
2500-2700 |
1300 |
1040-1230 |
1250-1550 |
|
4-6 |
20-6 |
380 |
1.5×2 |
960 |
2900-3100 |
1440 |
1300-1370 |
1650-1900 |
|
DZSF1530 |
1500×3000 |
1-3 |
20-6 |
380 |
1.5×2 |
960 |
3-5 |
3200-3500 |
1600 |
1040-1230 |
1490-1700 |
|
4-6 |
30-6 |
380 |
2.2×2 |
960 |
3600-3800 |
1760 |
1300-1370 |
1800-2200 |
注：以上直线式筛选机型号尺寸为标准筛选机型，如用户有特殊要求可量身定做。
分级筛选机结构图
分级筛选机型号标识图
筛选机的细网更换
1、首先把束环螺丝松开，并卸下上框，把损坏的细网取下，换上新的细网。
2、把细网平铺在粗网上，重新把上框放回原位，在四周用手把细网拉紧，在即身对边两端上框与下框的框缘处，各用一把万能钳，把上框与下框夹紧。
3、束环重新套上，松掉万能钳，把束环螺丝锁紧。
4、用软锤子均匀敲打束环四周，再将铜螺母锁紧，换细网完成。
分级筛选机的日常维护
1、建议制作支撑架，以挂备用筛面。
2、检查筛格压紧装置，有松动要马上压紧。
3、经常检查密封条，发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出，定期检查筛面是否破损或凹凸不平，筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动，如果间隙变大，引起碰撞，会使设备破裂。
6、筛选机虽然无需润滑油，每年仍然需要大修一次，更换衬板，对两道筛面进行修整等。
7、振动电机要拆下检查，给电机轴承换油，如果轴承损坏，需 要更换。
8、每班检查筛体支撑装置，观察橡胶垫有无明显变形或者脱胶现象，如果橡胶垫破损或者过渡压扁时，应更换两块橡胶垫。
筛选机振幅变小的原因及解决办法
1、如果在安装筛网时没有及时把筛网绷紧或筛网有开胶的现象，就会使振幅变小，所以应该在安装时把筛网安装合适。
2、筛选机在运行一段时间后，要把振动电机和筛框检查仔细，如有损坏或裂纹，也会造成频率失调，振幅变小，所以一旦发现筛框有裂纹立即�；⒘党Ъ医形蕖�
3、筛选机是专业筛选较为精细的物料，如果它下部的弹跳球过少，就会造成生产效率低，振幅变小，因此安装时在筛网下部增加冲孔板装置，在上面放置弹跳球和橡胶环，弹跳球可选择25mm-30mm类型的，通过弹跳球与筛网的击打，可促使物料透网率更高。用户可根据自己实际筛选物料的目数要求生产厂家增加弹跳球装置。
|
