当前位置: 国盛筛选机 > 筛选机 >
矿用振动筛选机
矿用振动筛选机
简介：矿用振动筛选机采用激振器偏心块作为动力源，在筛选过程中有足够的弹跳力，能够有效避免物料卡槽，使筛选透网率更高
　产品详细
矿用振动筛选机的产品简介
      矿用振动筛选机采用激振器偏心块作为动力源，在筛选过程中有足够的弹跳力，能够有效避免物料卡槽，使筛选透网率更高。根据用途有轻型和重型之分，筛面有单层和多层结构形式，主要针对硬度较高、大块状物料的干式分级筛选，比如煤碳、碎石、鹅卵石等有较强耐冲击力的物料。它主要是引进德国技术制造的高效筛选机，振幅强弱可调节，具有筛选距离长，多层筛选，筛选效率高等优点。广泛应用于电力、矿山、洗煤厂、建材等行业。

矿用单轴筛选机

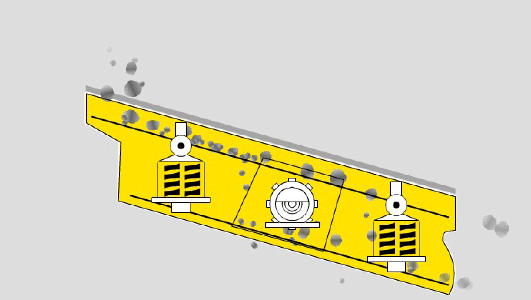

矿用振动筛选机的工作原理
      矿用振动筛选机的筛箱运动轨迹为圆形或椭圆形，它主要是采用惯性激振器产生振动，电动机经三角带使激振器偏心块产生高速旋转，从而产生很大的离心力，促使筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

矿用振动筛选机

矿用振动筛选机的产品特点
1、结构简单合理，运转平稳可靠，设备维修方便，使用周期及整机使用寿命长。
2、可以任意变化筛面的倾角，从而改变物料沿筛面的运动速度，从而提高筛机的处理量。
3、采用侧振式偏心块作为激振力，振动强度高、生产能力大、筛选效率高。激振力可随机调控，便于�？榛杓坪褪褂�。
4、采用轮胎联轴器，柔性联接，运转平稳，振动噪音小、坚固耐用、维修方便、使用安全。
5、运行中卡在筛孔中的物料可以自动跳出，防止筛孔堵塞。
6、筛箱采用高强度螺栓联结，无焊接。
7、材质采用高强度锰钢制作，对于硬度较高、大块状物料有较强的耐冲击力。

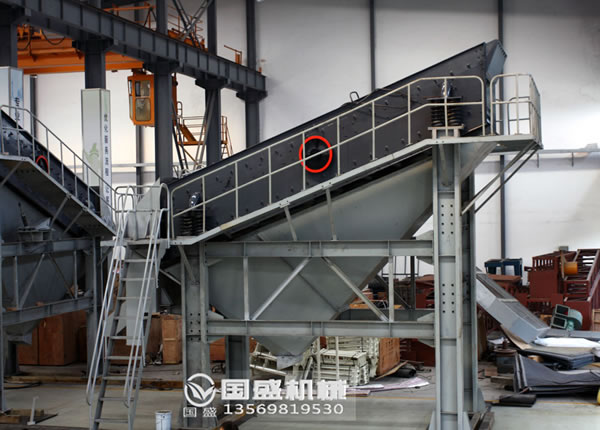

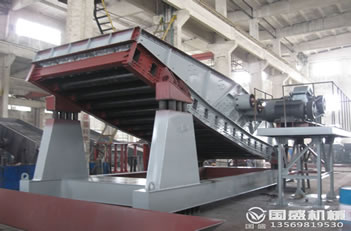

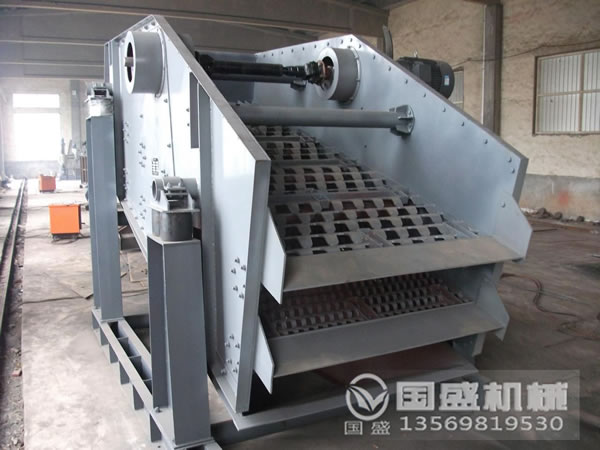

矿用筛选机图片

矿用筛选机单轴式的技术参数
型号 筛网 给料粒度
(mm)		 生产能力
(t/h)		 振动频率
(l/min)		 双振幅
(mm)		 电动机 安装
形式		 总重
(kg)
层数 面积
（㎡）		 筛孔尺寸
(mm)		 筛网
结构		 型号 功率(kw)
DD918 1 1.6 1-25 钢丝编织 ≤60 10-30 1000 5-6 Y100L-4 2.2 吊式 440
2DD918 2 1.6 1-25 钢丝编织 ≤60 10-30 1000 5-6 Y100L-4 2.2 吊式 600
DDM1235 1 4 500-100 钢丝编织 ≤400 150-210 920 6 Y132S-4B3 5.5 吊式 2112
DDM1556 1 8 25-50 冲孔 ≤400 400 920 6-8 Y160M-4B3 11 吊式 3376
2DDM1556 2 8 上25-100
下6-25		 上冲下编 ≤400 上90-450
下30-90		 1000 6 Y180M-4 18.5 吊式 5096
DDM1740 1 7 50-100 冲孔 ≤400 240-360 920 5-7 Y132M-4B3 7.5 吊式 3092
DDM1756 1 9.5 25-50 冲孔 ≤400 270-540 920 5-7 Y160T-4B3 15 吊式 3995
DDM2056 1 11 25-125 冲孔 ≤400 300-1100 920 6-8 180M-4B3 18.5 吊式 4599
2DDM2056 2 11 上25-100
下6-25		 冲孔 ≤400 120-600
40-120		 1000 6-8 Y180M-4 18.5 吊式 5650
ZD918 1 1.6 1-25 编织 ≤60 10-30 1000 6 Y100L-4 2.2 吊式 553
2ZD918 2 1.6 1-25 编织 ≤50 10-30 1000 6 Y100L-4 2.2 座式 702
ZD1224 1 2.9 6-40 编织 ≤100 70-210 1000 0-7 Y112M-4 4 座式 1130
2ZD1224 2 2.9 6-40 编织 ≤100 70-210 850 0-7 Y112M-4 4 座式 1545
ZD1224J 1 2.9 上11×42
下26×35		 橡胶 ≤100 70-210 850 3.5 Y112M-4 4 座式 1086
2ZD124J 2 2.9 上13×42
下48×58		 橡胶 ≤100 70-210 800 3.5 Y112M-4 4 座式 1637
ZDM1235 1 4 50-100 冲孔 ≤400 150-210 920 7 Y132-4B3 5.5 座式 2235
ZD1530 1 4.5 6-50 钢丝编织 ≤100 90-270 920 6-7 Y132S-4 5.5 座式 1650
2ZD150 2 4.5 6-50 钢丝编织 ≤100 90-270 850 6-7 Y132S-4 5.5 座式 2260
ZD153J 1 4.5 11×42 橡胶 ≤150 90-270 850 7 132-4 5.5 座式 2260
2ZD1530J 2 4.5 上13×42
下48×58		 橡胶 ≤100 90-270 850 7 Y132S-4 5.5 座式 2653
ZD1540 1 6 650 钢丝编织 ≤100 90-270 850 7 Y132M-4 7.5 座式 2070
2ZD1540 2 6 6-50 钢丝编织 ≤100 90-270 850 7 Y132M-4 7.5 座式 2850
ZDM1556 1 8 25-50 冲孔 ≤400 225-450 920 6-8 Y160m-4 11 座式 3611
2ZDM1556 2 8 上25-50
下6-25		 冲孔 ≤400 30-300 1000 6-8 Y180m-4B3 18.5 座式 5347
ZDM1740 1 7 50-100 冲孔 ≤400 270-400 920 5-7 Y132M-4B3 7.5 座式 3224
ZDM1756 1 9.5 25-50 冲孔 ≤400 270-540 920 5-7 Y160L-4B3 15 座式 4027
ZD1836 1 9.5 6-50 编织 ≤150 100-300 850 7 Y160M-4 11 座式 160
ZDM2056 1 11 13-125 编织 ≤400 100-1000 920 6-8 Y180M-4 18.5 座式 5991
2ZDM2056 2 11 上25-100
下6-25		 上冲下编 ≤400 120-600 1000 6-8 Y180M-4B3 18.5 座式 5891
2ZDM2056G 2 11 上25-100
下0.75		 上编下条 ≤400 200-400 800 6.7 Y180M-4B3 18.5 座式 9864
ZD2160 1 12. 10-5 橡胶 ≤150 100-300　 900 8 Y180L-4 22 座式 6529
ZD1836J 1 6.5 上43×58
下87×104		 橡胶 ≤150 100-300 850 7 Y160M-4 11 座式 475
 注：以上单轴式矿用振动筛选机型号尺寸为标准机型，如用户有特殊要求可量身定做。

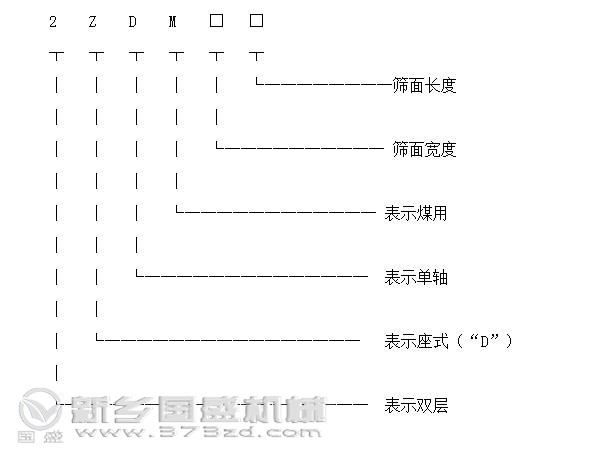

矿用筛选机单轴式型号标识
矿用筛选机单轴式型号标识图

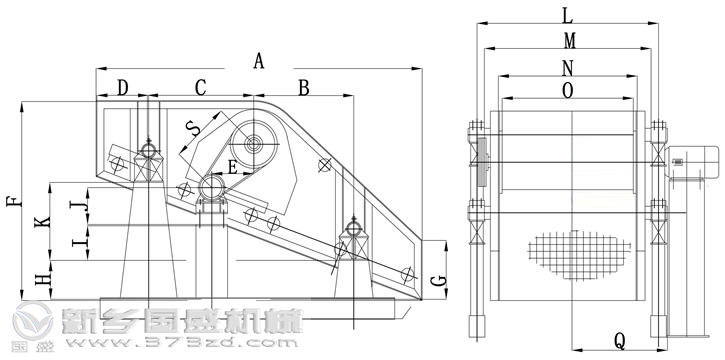

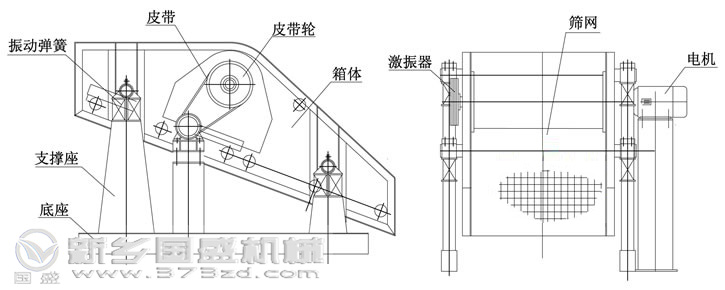

矿用振动筛选机单轴式结构图

矿用振动筛选机厂家

矿用振动筛选机单轴式尺寸对照表
矿用筛选机对照表

型号 A B C D E F G H I J K L M N O Q S
ZD1224 2400 750 750 350 320 1334 457 234 0 374 546 1656 1712 1456 1340 1011 567
ZD1530 3000 900 900 546 470 1556 479 206 52 374 655 2136 2012 1756 1640 1190 670
ZD1540 4000 1358 1312 663 530 2028 479 280 332 402 972 2156 2032 1756 1640 1191 761
ZD1836 3600 1200 120 476 530 1807 465 328 190 402 8735 2456 2332 2056 1940 1386 761
ZD2160 6000 1950 1950 900 788 3035 857 535 0 480 1955 3140 2852 2420 2240 1665 1344

矿用筛选机YK形式的技术参数
型号 筛网
层数		 筛网
面积
(㎡)		 筛孔
尺寸
(mm)		 较大进
料尺寸
(mm)		 处理能力
(m3/h)		 振动频率
(r/min)		 振幅
(mm)		 电机
功率
(kw)		 筛面规格
(mm)		 总重量
(kg)		 外形尺寸
(长×宽×高)
(mm)
2YK1224 2 6 4-50 400 8-60 800-970 8 5.5 1200×2500 3500 2930×1860×870
3YK1224 3 9 4-50 400 10-70 800-970 8 5.5 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 1200×3700 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 7.5 1500×3500 5200 4270×1860×1210
2YK1530 2 10.5 5-50 400 20-125 800-970 8 11 1500×3500 5890 4120×2210×1230
3YK1530 3 15.75 5-50 400 21-125 800-970 8 11 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 18.5 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 15 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 18.5 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 15 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 18.5 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 22 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 30 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 30 2100×2600 11780 6720×2840×1530
3YK2065 3 37.8 5-10 400 50-475 970 8 30 2100×2600 12800 7530×2840×1910
4YK2065 4 50.4 5-100 400 50-497 970 8 37 2100×2600 14800 7800×2840×2380
2YK2665 2 28.8 5-100 400 65-500 970 8 37 2400×6000 15600 7125×3340×1530
3YK2665 3 43.2 5-100 400 70-620 970 8 37 2400×6000 17600 7400×3340×1910
4YK2665 4 57.6 5-100 400 80-680 970 8 45 2400×6000 19600 7700×3340×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 22×2 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 22×2 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 22×2 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 22×2 3000×7200 25500 8000×4520×2300
  注：以上矿用振动筛选机圆形YK式型号尺寸为标准机型，如用户有特殊要求可量身定做。

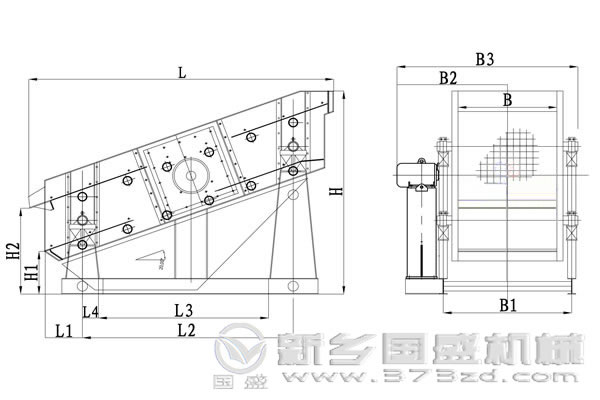

矿用振动筛选机YK型尺寸对照表
矿用筛选机
型号 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2
YK1224 2560 203 2359 349 1638 1200 1260 1489 3128 2632 430
YK1530 3051 360 2500 1800 335 1500 1560 1750 3665 2096 500
YK1836 3678 313 3100 1941 519 1800 1860 1662 3656 2646 654
YK2065 6761 1497 3898 300 350 2127 2203 2464 4335 4700 791
YK2560 6033 570 4900 3200 508 2500 2600 3127 4940 3700 1137
2YK1224 2560 203 2359 349 1638 1200 1260 1489 3128 2332 392 806
2YK1530 3051 360 2500 1800 335 1500 1560 1750 3665 2396 460 823
2YK1836 3678 313 3100 1941 519 1800 1860 1662 3656 3946 520 820
2YK2148 4689 311 4220 2500 500 2100 2160 2528 4745 4100 722 1617
2YK2665 6761 1497 3898 3200 349 2645 2721 2935 5614 4890 608 1844

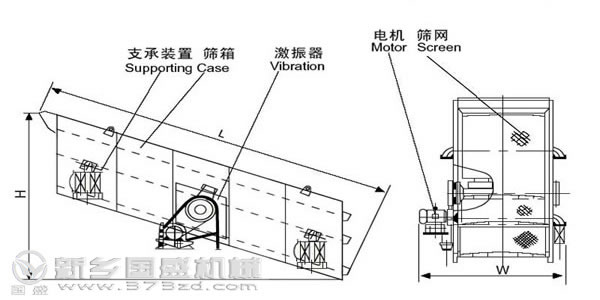

矿用振动筛选机YK结构图
圆振动筛选机

矿用振动筛选机YA技术参数
型号 筛面
面积
（m2）		 筛面
倾角
（°）		 筛孔
尺寸
（mm）		 筛网
结构		 给料
粒度
（mm）		 处理
能力
（t/h）		 振次
（r.p.m）		 双振幅
（mm）		 电机
功率
（kw）		 参考
重量
（kg）
YA1236 4.3 20 6-50 编织 ≤200 75-245 845 9.5 11 4880
2YA1236 4.3 6-50 编织 ≤200 75-245 845 9.5 11 5210
YA1530 4.5 6-50 编织 ≤200 80-255 845 9.5 11 4500
YA1536 5.4 6-50 编织 ≤200 95-310 845 9.5 11 5110
2YA1536 5.4 6-50 编织 ≤400 95-310 845 9.5 15 5585
YAH1536 5.4 30-150 冲孔 ≤400 240-660 755 11 11 5600
2YAH1536 5.4 30-150
6-50		 上冲孔
下编织		 ≤400 240-660 755 11 15 5999
YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 11 5200
2YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 15 6010
YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 5812
2YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 6125
YAH1548 7.2 30-150 冲孔 ≤400 320-780 755 11 15 6745
2YAH1548 7.2 30-150
6-50		 上冲孔
下编织		 ≤400 320-780 755 11 15 7380
YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 11 5180
2YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 15 5940
YAH1836 6.5 30-150 冲孔 ≤400 290-800 755 11 11 5880
2YAH1836 6.5 30-150
6-50		 上冲孔
下编织		 ≤400 290-800 755 11 15 6300
YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 5800
2YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 6350
YAH1842 7.6 30-150 冲孔 ≤400 340-900 755 11 15 6350
2YAH1842 7.6 30-150
6-50		 上冲孔
下编织		 ≤400 340-900 755 11 15 7000
YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6210
2YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6600
YAH1848 8.6 30-150 冲孔 ≤400 385-1000 755 11 15 7100
2YAH1848 8.6 30-150
6-50		 上冲孔
下编织		 ≤400 385-1000 755 11 15 7700
YA2148 10 6-50 编织 ≤210 175-570 748 9.5 18.5 9000
2YA2148 10 6-50 编织 ≤210 175-570 748 9.5 22 10400
YAH2148 10 30-150 冲孔 ≤400 445-1200 708 11 18.5 10350
2YAH2148 10 30-150
6-50		 上冲孔
下编织		 ≤400 445-1200 708 11 22 11100
YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 18.5 9920
2YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 22 11200
YAH2160 12.6 30-150 冲孔 ≤400 560-1400 708 11 30 12390
2YAH2160 12.6 30-150
6-50		 上冲孔
下编织		 ≤400 560-1400 708 11 30 13850
YA2448 11.5 6-50 编织 ≤200 200-650 748 9.5 18.5 9830
YAH2448 11.5 30-150 冲孔 ≤400 500-1300 708 11 30 11820
2YAH2448 11.5 30-150
6-50		 上冲孔
下编织		 ≤400 500-1300 708 11 30 13000
YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 12200
2YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 13495
YAH2460 14.4 30-150 冲孔 ≤400 640-1500 708 11 30 13000
2YAH2460 14.4 30-150
6-50		 上冲孔
下编织		 ≤400 640-1500 708 11 30 14400
 注：以上矿用振动筛选机圆形YA式型号尺寸为标准机型，如用户有特殊要求可量身定做。

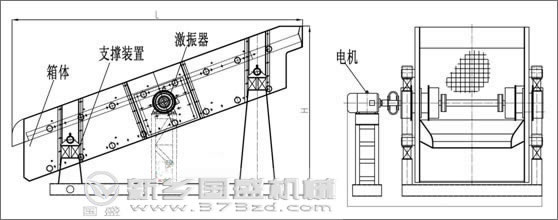

矿用振动筛选机YA结构图

矿用筛选机圆形YA式结构图

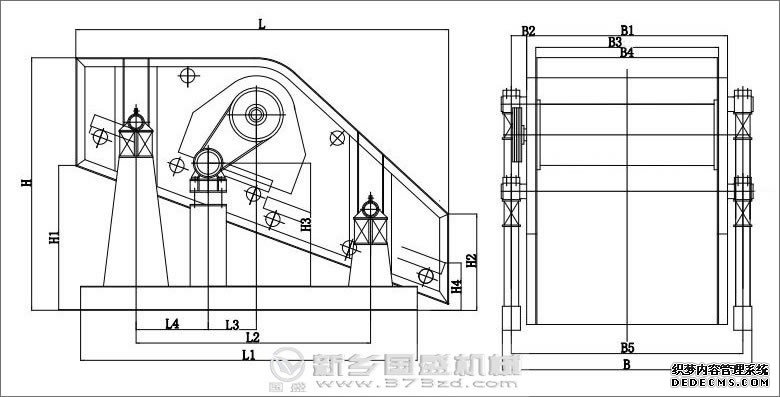

矿用振动筛选机YA尺寸对照图

矿用筛选机圆形YA式尺寸对照图

型号 L L1 L2 L3 L4 B B1 B2 B3 B4 B5 B6 B7 H H1 H2 H3 H4
YA1236 3557 560 2548 1211 542 1225 903 820 1700 1933 283 277 1676 2456 1077   823 1100
YA1536 3557 560 2564 1203 542 1530 1055 972 2005 2238 283 277 1981 2437 1064   530 1100
YA1836 3557 559 3138 1203 542 1835 1208 1125 2310 2543 283 277 2286 2437 1064   826 1100
YA1842 4131 563 3694 1480 660 1835 1208 1125 2310 2543 305 300 2286 2700 1145   845 1100
YA1848 4704 560 3410 1786 976 1835 1208 1125 2310 2543 305 300 2286 2943 1145   911 1100
YA2148 4745 660 3890 1686 708 2140 1434 1460 2615 2848 385 319 2591 3501 1500   1368 1400
YA2160 5916 825 3898 2067 1078 2140 1526 1446 2615 2848 520 379 2591 3849 1628   1278 1600
YA2460 5891 818 2548 2077 1078 2145 1678 1598 2920 3153 520 380 2896 3846 1628   1290 1600
2YA1236 3557 560 2548 1211 542 1225 903 820 1700 1933 283 277 1676 2419 1045 140 794 1100
2YA1536 3557 560 2564 1203 542 1530 1055 972 2005 2238 283 300 1981 2437 1064 126 560 1100
2YA1836 3557 559 2560 1203 542 1835 1208 1125 2310 2543 283 300 2286 2437 1064 125 826 1100
2YA1842 4131 563 3138 1480 660 1835 1208 1125 2310 2543 305 300 2286 2700 1145 138 845 1100
2YA1848 4704 560 3694 1786 976 1835 1208 1125 2310 2543 305 300 2286 2943 1145 120 911 1100
2YA2148 4745 660 3410 1686 708 2140 1434 1460 2615 2848 385 339 2591 3501 1520 422 1368 1400
2YA2160 5916 825 3890 2067 1078 2140 1526 1446 2615 2848 520 380 2591 3849 1628 255 1278 1600
2YA2460 5891 818 3898 2077 1078 2145 1678 1598 2920 3153 520 380 2896 3846 1628 255 1290 1600

矿用振动筛选机的选购需知
1、筛网结构有编织网闯、冲孔筛板。如果选用铁签式筛板可按要求生产厂家设计。
2、在选用时如有改变筛面倾角的要求，可另行设计。给料箱为选择件，用户如有需要，可供给料箱。
3、筛机可分为单层和多层，并有轻型和重型之分，适用不同物料粒度级别的筛选。选用时请确定电压制式及有无防爆要求。
4、电动机可安装在左侧或右侧，无特殊要求就按安装图纸安装、供贷。
5、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。
6、该设备的安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时请务必慎重考虑。

矿用筛选机

矿用振动筛选机的安全操作规程
一、启动前检查
      检查所有螺栓是否紧固，各个轴承润滑情况是否良好，筛网的磨损是否严重，防护装置是否完好，转动部位是否灵活可靠等等具体细节，检查完毕方可空载试运行。
二、启动后检查
      按下启动按钮，注意矿用振动筛选机的振动情况，聆听机体的运转声音，如有异常，立即�；榭础；挂笨塘粢獬隽锨榭�，如有堵塞，要及时疏通�？赵卦诵惺庇幸斐Ｕ穸保觳椴⒔艄痰亟怕菟�。有异常杂音时，要�；⑶謇砩改诓杏辔锪匣蛭薮课缓突宓募湎�。如果设备部运转，要检查电机与机体的连接部位。时刻注意传动部位的轴承，运转的温升为35度，环境温度为25度，如果轴承温度高于70度或环境温度高于25度时，要停车检修，并做好检修记录。矿用振动筛选机�；�，要把筛面上的物料筛选完毕再关机，并把设备内外的杂物清理干净。
三、安全和环境事项
      为保障安全，设备运转时严谨进行调整、清理和修理工作。 该设备的环境噪声如果达到50分贝以上时，必须佩带防护耳罩或耳塞。设备的环境呼吸粉尘浓度大于3.5毫克/立方米以上时，必须佩带防尘口罩。每次�；币蠖陨璞附腥娴那謇砗筒潦�。
　
